配电箱内部结构详细解析,谁看谁懂

  配电箱内部结构详细解析,谁看谁懂

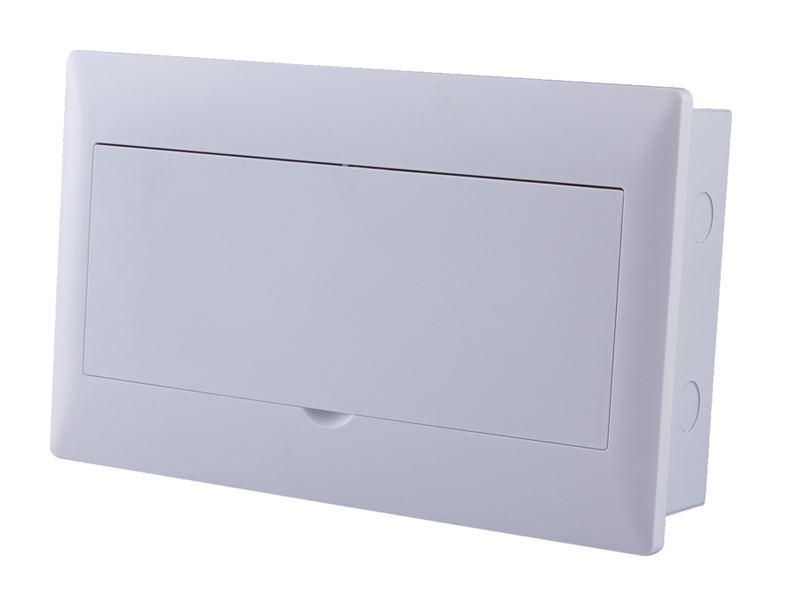

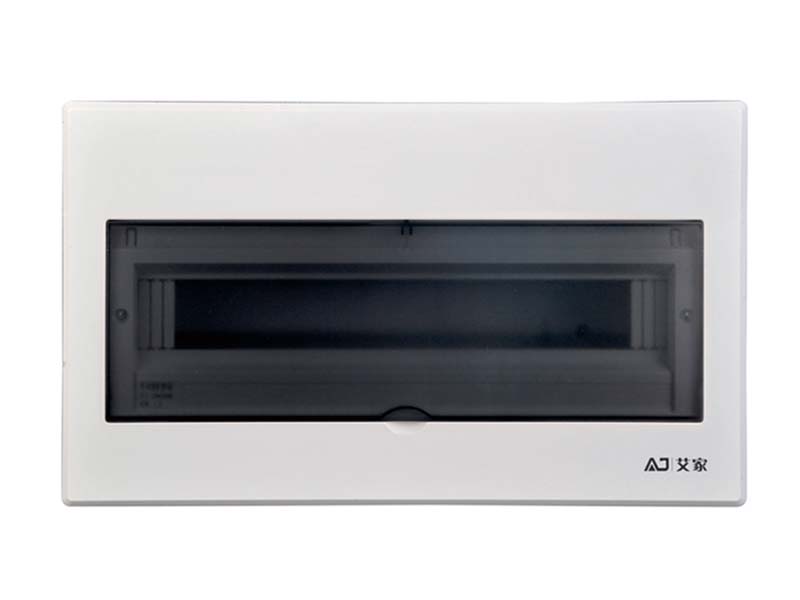

  分电箱,又称配电柜,是电动机控制中心的总称。配电箱是指根据接线要求,把开关设备、测量仪表、保护电器和辅助设备安装在闭合或半闭合的金属箱内或屏幅上的低压配电装置。可在正常工作时借助手动或自动开关接通或切断电路。当发生故障或异常时借助保护电器切断电路或报警。该测量仪能显示出运行过程中的各种参数,还能对某些电参数进行调整,提示或发出偏离正常工作状态的信号。

  1。

  配电箱的使用范围。

  在发生电路故障时,方便管理,有利于检修。配电箱、配电柜配电盘等,是集中安装开关、仪表等设备的成套装置。常见的配电箱有木制和铁制两种,现在哪儿的电消耗都很大,所以还是用铁的比较多。配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

  配电箱的组成主要包括两个部分:

  第一组为总成,即配电箱外壳及相关附件。

  第二种是电气元件及相关附件,如空气开关及其所需附件。

  2。

  这个机柜由以下部分组成。

  1.断路器

  开关:既开关,是配电箱的主要元件,常有空气开关、漏电开关、双电源自动转换开关等。

  一、空气交换:

  一、空气开关的概念:

  气动开关又称气动断路器,在电路中起连接、分断作用,承载额定工作电流及短路、过载等故障电流,并能在线路及负载出现过载、短路、欠压等情况时,快速断开电路,起到可靠的保护作用。其动静触头触杆设计形式多种多样,而提高其分断能力是其主要目标。当前广泛应用的是,采用一种触头结构来限制分断时短路电流峰值的限制原理,以明显提高断路器分断能力。

  3。

  二、空气开关工作原理:

  自控空气开关又称低压断路器,它可以接通或切断负荷电路,也可以控制马达不经常启动。其功能相当于刀开关、过流继电器、失压继电器、热继电器和漏电保护器等电器部分或全部功能的总和,是低压配电网络中的重要保护电器。

  由于自动空气开关有多种保护功能(过载、短路、欠电压保护等),且动作值可调,断开能力高,操作方便,安全可靠等优点,目前已得到广泛应用。

  4。

  二、泄漏保护开关:

  一、漏电保护开关的概念:

  兼具漏电保护功能,人触碰触电体会跳闸,保证人身安全,是漏电保护器的主要功能;用电设备如果绝缘不好,会漏电到外壳,也会漏电,避免人触电。并具有电循环断开功能,具有过载和短路保护功能。

  5。

  漏电保护开关的工作原理如下:

  泄漏保护装置工作原理图。LH是一种零序电流互感器,其检测元件由坡莫合金材料的铁芯和绕在其环形铁芯上的次级线圈组成。电力相线和中性线通过圆孔,成为零序互感器的主线圈。变压器后出线即为保护范围。

  三、泄漏保护开关的作用:

  当电力设备或线路发生漏电或接地故障时,能够在人们还没有接触到之前切断电源。

  当人体接触带电物体时,能在011s内切断电源,从而减轻电流对人体的伤害程度。

  能防止由漏电引起的火灾事故的发生。

  6。

  三、双电源自动转换开关:

  双源自动转换开关概念:

  两个电源自动转换开关为两个电源自动切换系统,当第一个电源发生故障时,两个电源自动转换开关自动切换到第二个电源给负载供电,当第二个电源发生故障时,两个电源自动转换开关自动切换到第一个电源给负载供电。

  适用于UPS-UPS,UPS-发电机,UPS-市电,市电-市电等任何两路电源的非断电转换。

  2.冲击波保护装置:

  一、电涌保护器的概念:

  电涌保护器,又称防雷器,是一种为各种电子设备,仪器仪表,通信线路提供安全保护的电子装置。电回路或通信线路中,由于外界干扰而突然产生尖峰电流或电压时,浪涌保护器可在极短时间内引导分流,从而避免浪涌对电路中其它设备造成损害。

  7。

  二、基本的冲浪技能:

  电涌保护装置的主要功能是保护电子设备不受“电涌”的伤害。所以如果你想要了解电涌保护器的功能,你需要搞清楚两个问题:电涌保护器是什么?为什么电子产品需要保护呢?

  冲击又称突波,顾名思义,就是瞬间过电压超过正常工作电压。基本上,冲击波是一种剧烈的脉冲,发生在几百万分之一秒之内。产生冲击的原因有:重设备,短路,电源转换,或大型引擎。

  涌电或瞬变电压是指在电流电流过程中电压大大超过其额定值。一般家庭和办公环境的电线的标准电压是120伏特。当电压超过120伏特时会出现问题,电涌保护器可以帮助防止电脑受到损害。

  8。

  三、电涌保护器的作用:

  一是要采用大容量防浪涌保护装置,连接用户供电系统入口进线相与地之间;一般而言,要求该级电源保护器具有大于100KA/相的最大冲击容量,所要求的限制电压应小于2800V。这就是我们所说的CLASSI级电源防浪涌保护器(SPD)。

  这种防浪涌电源保护装置是特别设计的,能够承受大电流和高能量浪涌,并能感应雷击,从而使大量浪涌电流分流到地面。由于CLASSI级保护器主要吸收大电流,因此它们只提供中等保护电压(当冲击电流流过SPD时,线路上出现的最大电压成为保护电压)。它们本身并不能完全保护供电系统内的用电敏感设备。

  在为重要或敏感用电设备供电的分路配电设备上,应设置防浪涌保护装置。这类SPD能较好地吸收用户供电进口浪涌放电器的剩余浪涌能量,对瞬态过电压有很好的抑制作用。电源防浪涌保护装置要求最大冲击容量为40KA/相以上,所需限制电压应小于2000V。这就是所谓的CLASSII级电源防浪保护。普通用户供电系统作到二级保护,即可满足用电设备运行要求。

  在用电设备内部电源部分,可采用内置式电源防浪涌保护器,以完全消除微小瞬态过电压。电源防浪涌保护装置要求最大冲击容量为20KA/相或以下,所需限制电压应小于1800V。需要为某些特别重要或特别敏感的电子设备提供三级保护。还可保护电力设备免受系统内产生的瞬态过电压之害。

  9。

  3.仪表:

  一、仪表的概念:

  电气设备上常用的电能计量仪表,一般称为电度表。
